Kabelbrüche
Leider gehören eine Vielzahl an Problemen des Daches in die Kategorie "Bruch des Kabelbaumes".
Daher nachstehend einige Hinweis und Hilfen dazu.
Kabelbäume / Kabelbrüche
Das Hardtop besteht im wesentlichen aus 3, bzw 4 Kabelbäumen welche an beweglichen Teilen montiert sind :
(2) Kabelbaum Dach & Hutablage links
(3) Kabelbaum Hutablage rechts
(5) Kabelbaum Kofferraumdeckel
(6) Kabelbaum Scharnier rechts (nur bei EasyLoad Arrietierung)
(7) Kabelbaum Hydraulikpumpe
OEM Teilenummern:
| 2 | 5186294 | 13197775 | KABELSATZ,BAUGRUPPE,MOTOR EINZIEHBARES DACH |
| 3 | 6284378 | 13197777 | KABELSATZ ZSB.,HEIZSCHEIBE |
| 5 | 6284549 | 13197776 | KABELSATZ ZSB. KOFFERRAUMDECKEL |
| 5 | 6285392 | 13256591 | KABELSATZ ZSB. KOFFERRAUMDECKEL |
| 6 | 6280534 | 13254498 | KABELSATZ ZSB. KOFFERRAUMDECKEL,SCHARNIER |
| 7 | 1284786 | 93188660 | KABELSATZ ZSB.,HYDRAULIK-PUMPE,ELEKTR. FALTDACH |
Die Kabelbäume des Hardtops sind eine der häufigsten Fehlerquellen, da in der Produktion
keine flexiblen Litzen verwendet wurden. Ebenso brechen die in die Jahre gekommenen PVC Ummantelungen nach einer gewissen Lebensdauer und verursachen Unterbrechungen, Masseschlüsse und Powerschlüsse welche sogar zu Bauteildefekten führen können.
In Werkstätten werden die Kabel wieder durch Kabel ersetzt, die seit Produktion 2006-2009 in den Regalen liegen und nach kürzester Zeit ebenso brechen.
Es wird empfholen die Kabelbäume durch hochflexible Kabel zu ersetzen.
Fertige Kabelbäume kann man bei den Dach-Spezialisten kaufen oder sogar einbauen lassen.
Diese Kabel werden die Lebensdauer Eures TwinTops bei weitem überdauern.
Oder ihr baut die Kabelbäume selbst. Steckkontakte auspinnen, Kabel und Pins erneuern und austauschen. Infos zu Steckern, Kabelbfarben, Pins usw. findet Ihr hier:
Diagramme Kabelbäume
Hier zur Downloadmöglichkeit (PDF-Datei) die nachstehenden Belegungspläne der Kabelbäume

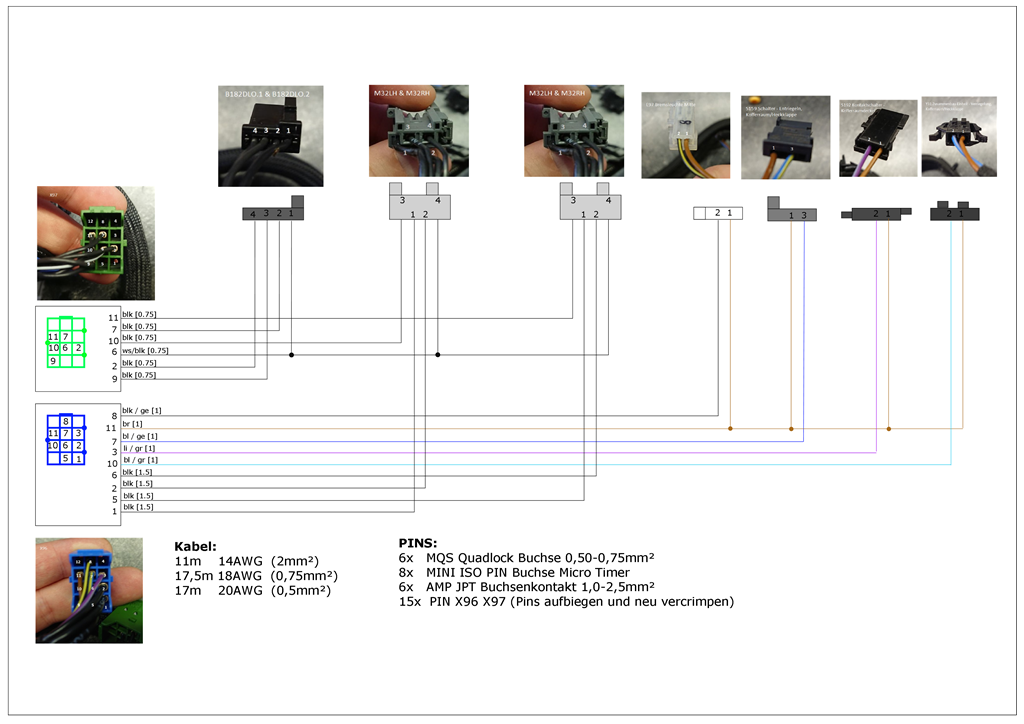

Belegungsdiagramm des Kabelbaumes Kofferraum
Belegungsdiagramm des Kabelbaumes Hutablage/Dach rechts

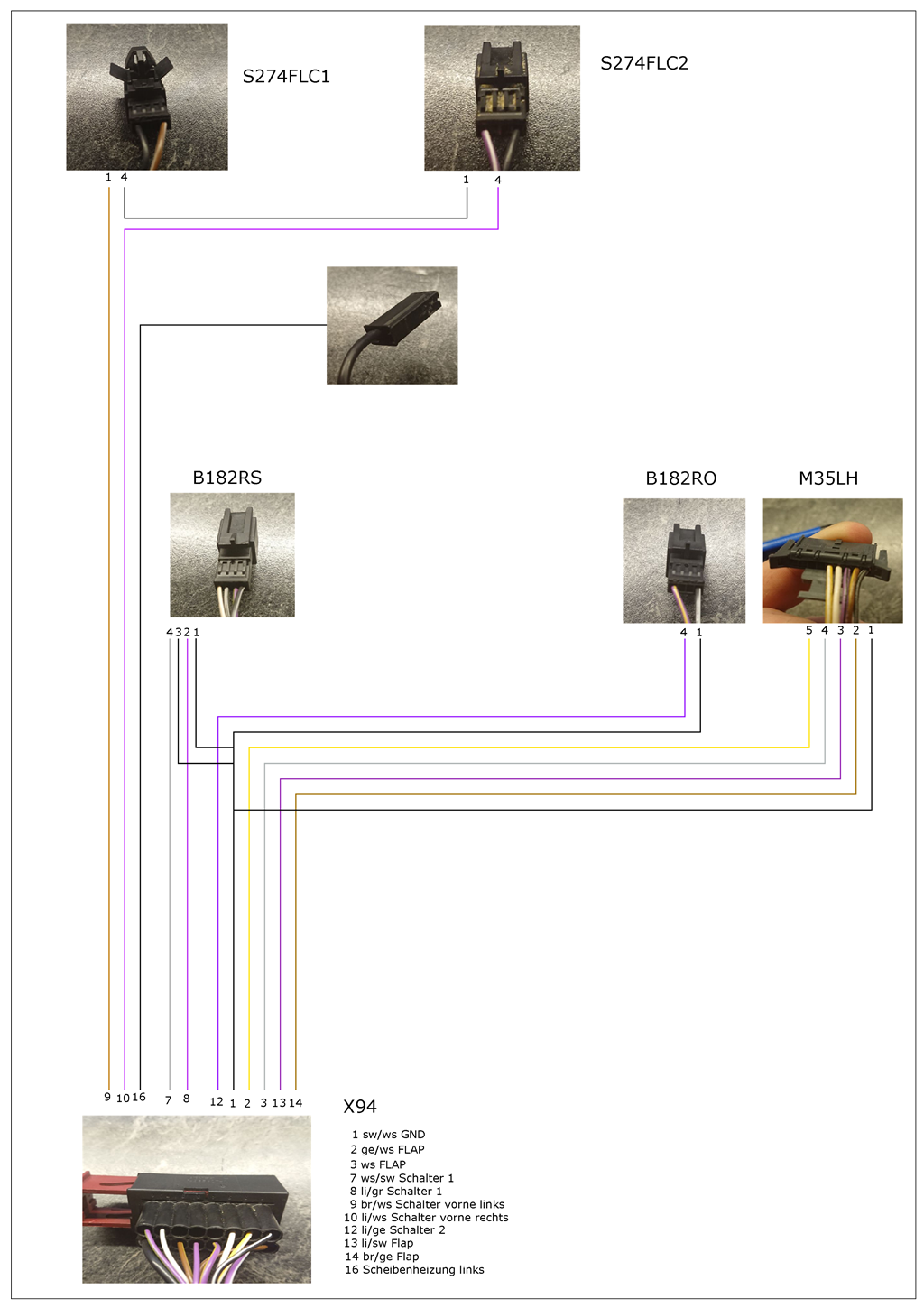

Belegungsdiagramm des Kabelbaumes Hutablage/Dach links
Kabelbaum Kofferraumdeckel
Dieser Kabelbaum steuert folgende Bauteile an:
- Zusammenbau-Einheit - Kofferraumdeckel
- Zusammenbau-Einheit - Klappe, Kofferraumdeckel, links
- Zusammenbau-Einheit - Klappe, Kofferraumdeckel, rechts
- Bremsleuchte Mitte
- Schalter - Entriegeln, Kofferraumdeckel
- Kontaktschalter Kofferraumdeckel
- Zusammenbau-Einheit - Verriegelung Kofferraumdeckel
Steckkontakte:

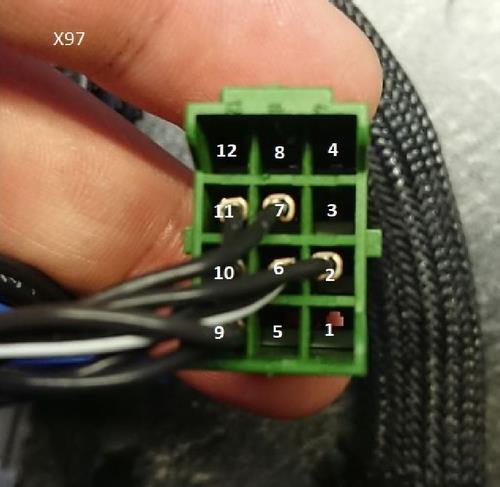

Übergabestecker Kabelbaum Kofferraumdeckel X97
Steckkontakte:
Die Steckkontakte sind in dieser Ausführung bisher nicht einzeln erhältlich.
Alternative 1: Aufbiegen der Verpressungen und neu vercrimpen
Alternative 2: neue Kabel anlöten
Die Steckkontakte werden ebenfalls im Vectra B unter der Schaltkulisse
und im Astra G verbaut.

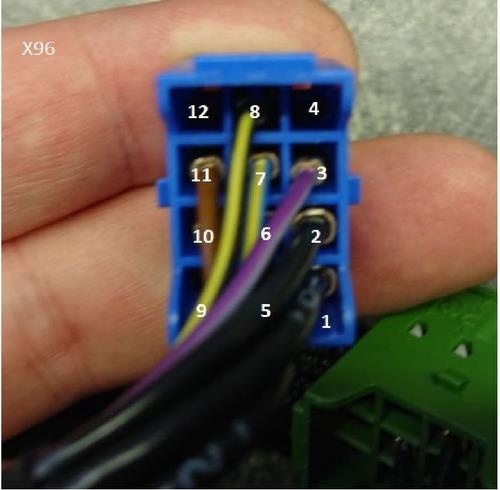

Übergabestecker Kabelbaum Kofferraumdeckel X96
Steckkontakte:
Die Steckkontakte sind in dieser Ausführung bisher nicht einzeln erhältlich.
Alternative 1: Aufbiegen der Verpressungen und neu vercrimpen
Alternative 2: neue Kabel anlöten
Die Steckkontakte werden ebenfalls im Vectra B unter der Schaltkulisse
und im Astra G verbaut.
Zusammenbau-Einheit - Kofferraumdeckel
Steckkontakte:
4x MQS Quadlock Buchse 0.5-0.75mm²

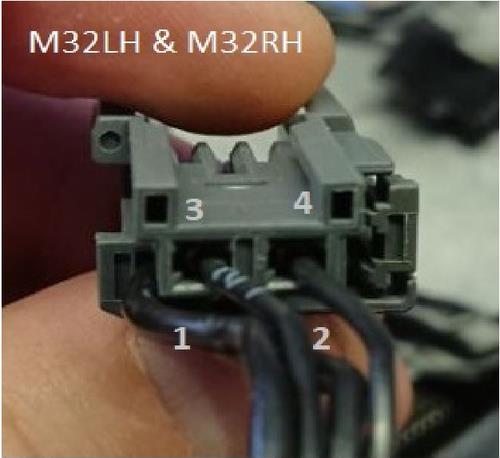

Zusammenbau-Einheit - Klappe, Kofferraumdeckel, links
2x Mini ISO PIN Buchse Micro Timer
2x AMP JPT Buchsenkontakt 1.0-2.5mm²
Zusammenbau-Einheit - Klappe, Kofferraumdeckel, rechts
Steckkontakte:
2x Mini ISO PIN Buchse Micro Timer
2x AMP JPT Buchsenkontakt 1.0-2.5mm²

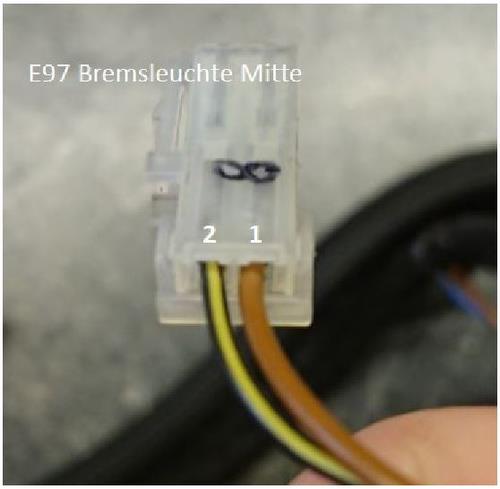

Bremsleuchte Mitte
2x Mini ISO PIN Buchse Micro Timer

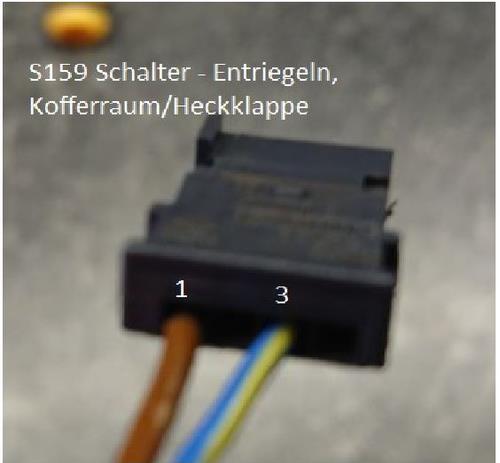

Schalter - Entriegeln, Kofferraumdeckel
Steckkontakte:
4x MQS Quadlock Buchse 0.5-0.75mm²

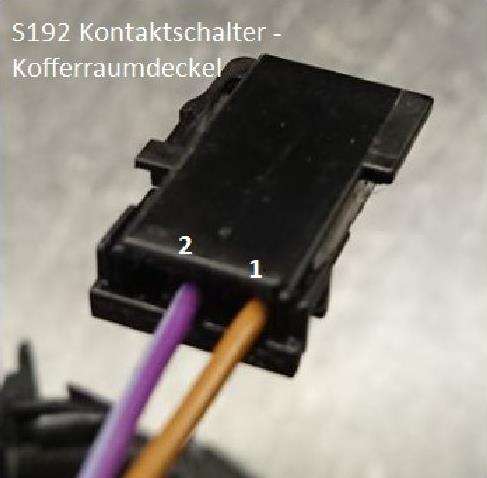

Kontaktschalter Kofferraumdeckel
Steckkontakte:
2x Mini ISO PIN Buchse Micro Timer

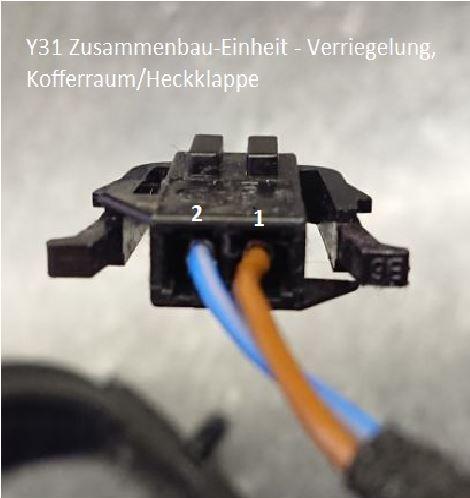

Zusammenbau-Einheit - Verriegelung Kofferraumdeckel
Steckkontakte:
2x AMP JPT Buchsenkontakt 1.0-2.5mm²
Kabelbaum Dach links
Dieser Kabelbaum steuert folgende Bauteile an:
- Heckscheibenheizung
- Sensor - Kofferraumdeckel "offen", vorne
- Kontaktschalter - Beladehilfe
- Motor/Sensor - Klaope, Hutablage, links
- Kontaktschalter - Verriegelung vorne "eingerastet", links/rechts
- Sensor - Elektrohydraulisches Hardtop "offen"
- Sensor - Hutablage "unten" & "oben"
Steckkontakte:

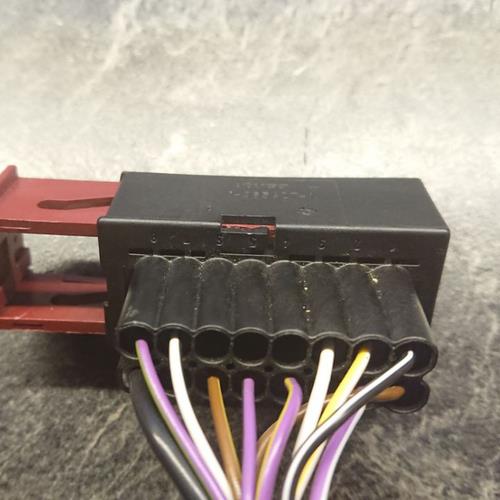

Hauptstecker im Kofferraum auf Radkasten links

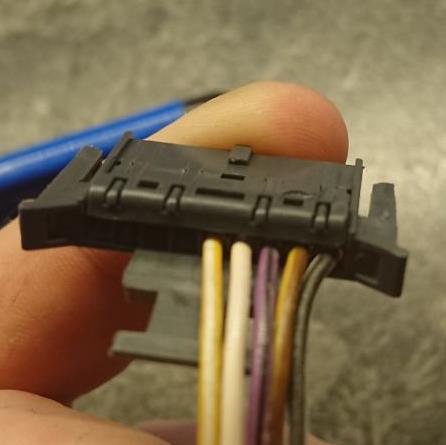

Flapmotor Hutablage links
Steckkontakte:
5x MQS Quadlock Buchse

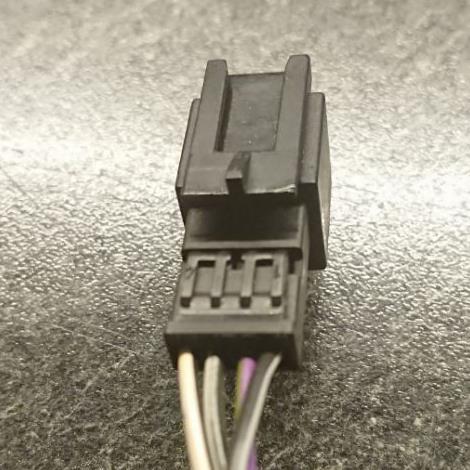

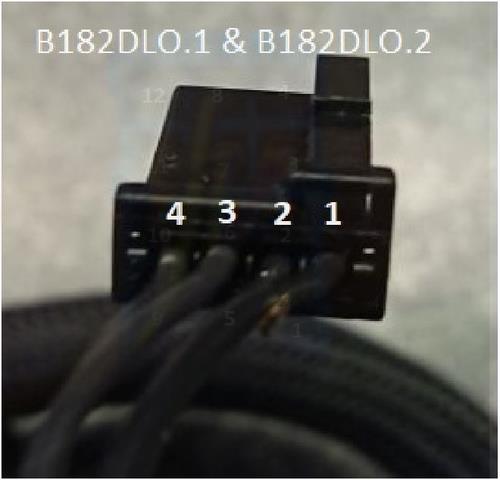

Sensor - Hutablage "unten" & "oben"
Steckkontakte:
4x MQS Quadlock Stift

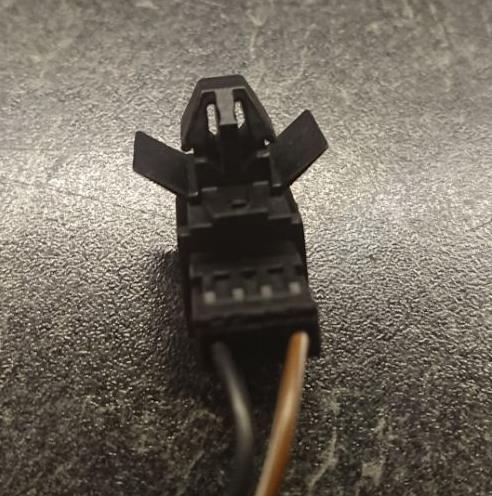

Kontaktschalter - Verriegelung vorne "eingerastet", links
Steckkontakte:
2x MQS Quadlock Stift

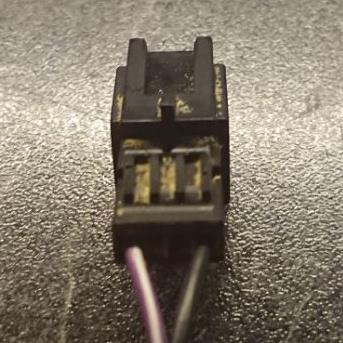

Kontaktschalter - Verriegelung vorne "eingerastet", rechts
Steckkontakte:
2x MQS Quadlock Stift

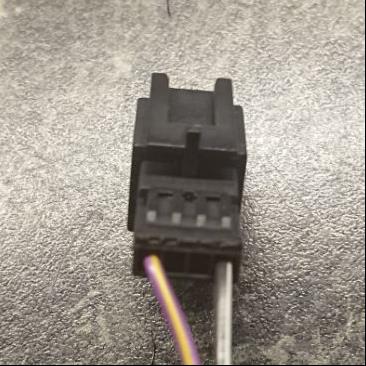

Sensor - Elektrohydraulisches Hardtop "offen"
Steckkontakte:
2x MQS Quadlock Stift

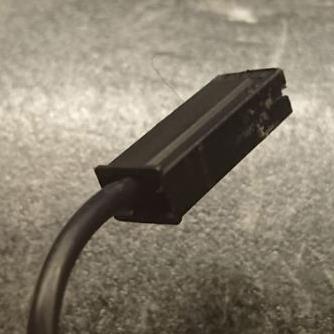

Scheibenheizung links
Steckkontakt: 1x AMP std

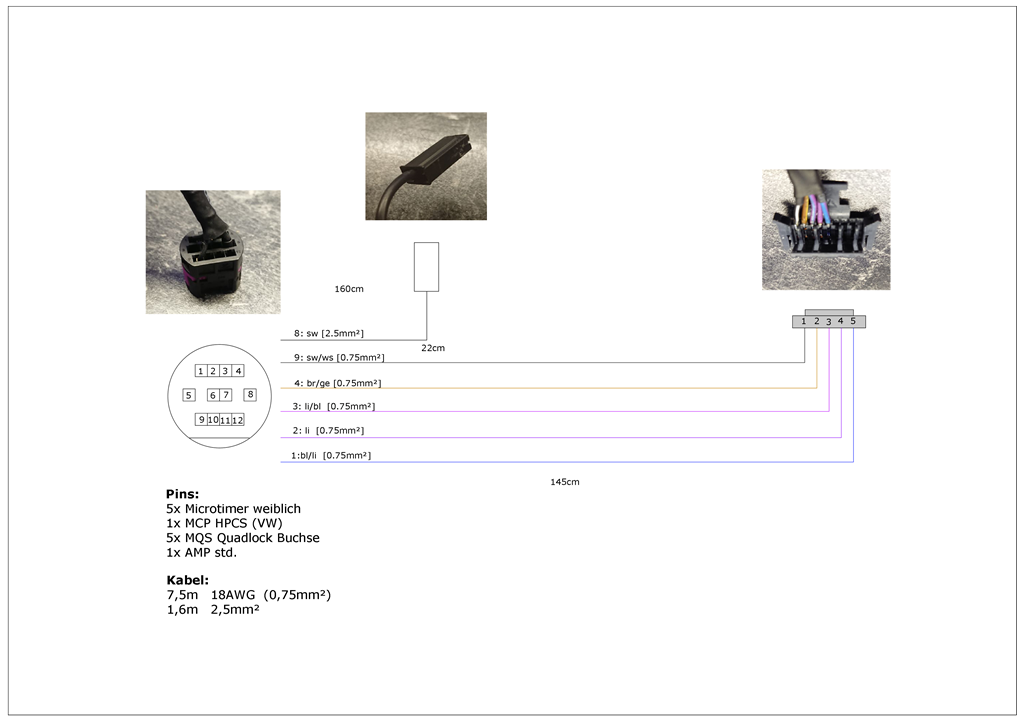

Kabelbaum Hutablage rechts
Dieser Kabelbaum steuert folgende Bauteile an:
- Motor+Sensor Flap Hutablage rechts
- Heckscheibenheizung

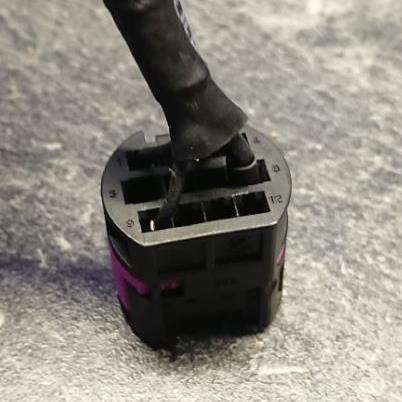

Stecker im Kofferraum auf dem Radhaus
Steckkontakte:
5x JPT klein Buchse
1x MCP HPCS (VW)

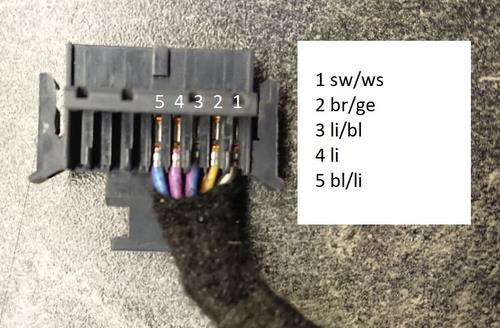

Stecker am Flap der Hutablage rechts
Steckkontakte: 5x MQS Quadlock Buchse
Scheibenheizung links
Steckkontakt: 1x AMP std
